18 straipsnis. Reikalavimai C tipo sinchroniniams elektros energijos gamybos moduliams

1. C tipo sinchroniniai elektros energijos gamybos moduliai turi atitikti 13 (išskyrus 2 dalies b punktą ir 6 dalį), 14 (išskyrus 2 dalį), 15 ir 17 (išskyrus 2 dalies a punktą) straipsniuose nustatytus reikalavimus.

2. C tipo sinchroniniai elektros energijos gamybos moduliai turi atitikti šiuos papildomus įtampos stabilumo reikalavimus:

a) atitinkamas sistemos operatorius gali nustatyti papildomą reaktyviąją galią, kurią būtina užtikrinti prijungimo taške, jei sinchroninio elektros energijos gamybos modulio prijungimo taškas nėra nei ties aukštinamojo (iki prijungimo taško įtampos lygio) transformatoriaus aukštosios įtampos gnybtais, nei ties kintamosios srovės generatoriaus gnybtais, jei aukštinamojo transformatoriaus nėra. Šia papildoma reaktyviąja galia kompensuojamas aukštosios įtampos linijos arba kabelio, jungiančios (-io) sinchroninio elektros energijos gamybos modulio aukštinamojo transformatoriaus aukštosios įtampos gnybtus arba jo kintamosios srovės generatoriaus gnybtus, kai aukštinamojo transformatoriaus nėra, ir prijungimo tašką, reaktyviosios galios poreikis ir šią galią užtikrina tos linijos arba to kabelio atsakingas savininkas;

b) gebėjimas užtikrinti reaktyviąją galią veikiant didžiausiu pajėgumu:

i) atitinkamas sistemos operatorius, derindamas su atitinkamu PSO, nustato gebėjimo užtikrinti reaktyviąją galią reikalavimus, susijusius su įtampos kitimu. Tuo tikslu atitinkamas sistemos operatorius nustato U–Q/Pmax profilį, pagal kurį sinchroninis elektros energijos gamybos modulis turi gebėti užtikrinti reaktyviąją galią veikdamas didžiausiu pajėgumu. Atsižvelgiant į galimas išlaidas, susijusias su gebėjimu tiekti reaktyviąją galią esant aukštai įtampai ir vartoti reaktyviąją galią esant žemai įtampai, nustatyto U–Q/Pmax profilio forma gali skirtis;

ii) atitinkamas sistemos operatorius, derindamas su atitinkamu PSO, U–Q/Pmax profilį nustato laikydamasis šių principų:

— U–Q/Pmax profilis neturi kirsti U–Q/Pmax profilio ribų, kurias žymi vidinis kontūras 7 pav.,

— U–Q/Pmax profilio kontūro matmenys (Q/Pmax intervalas ir įtampos intervalas) kiekvienoje sinchroninėje zonoje turi atitikti 8 lentelėje nustatytą intervalą ir

— U–Q/Pmax profilio kontūras neturi kirsti 7 pav. nustatyto išorinio kontūro;

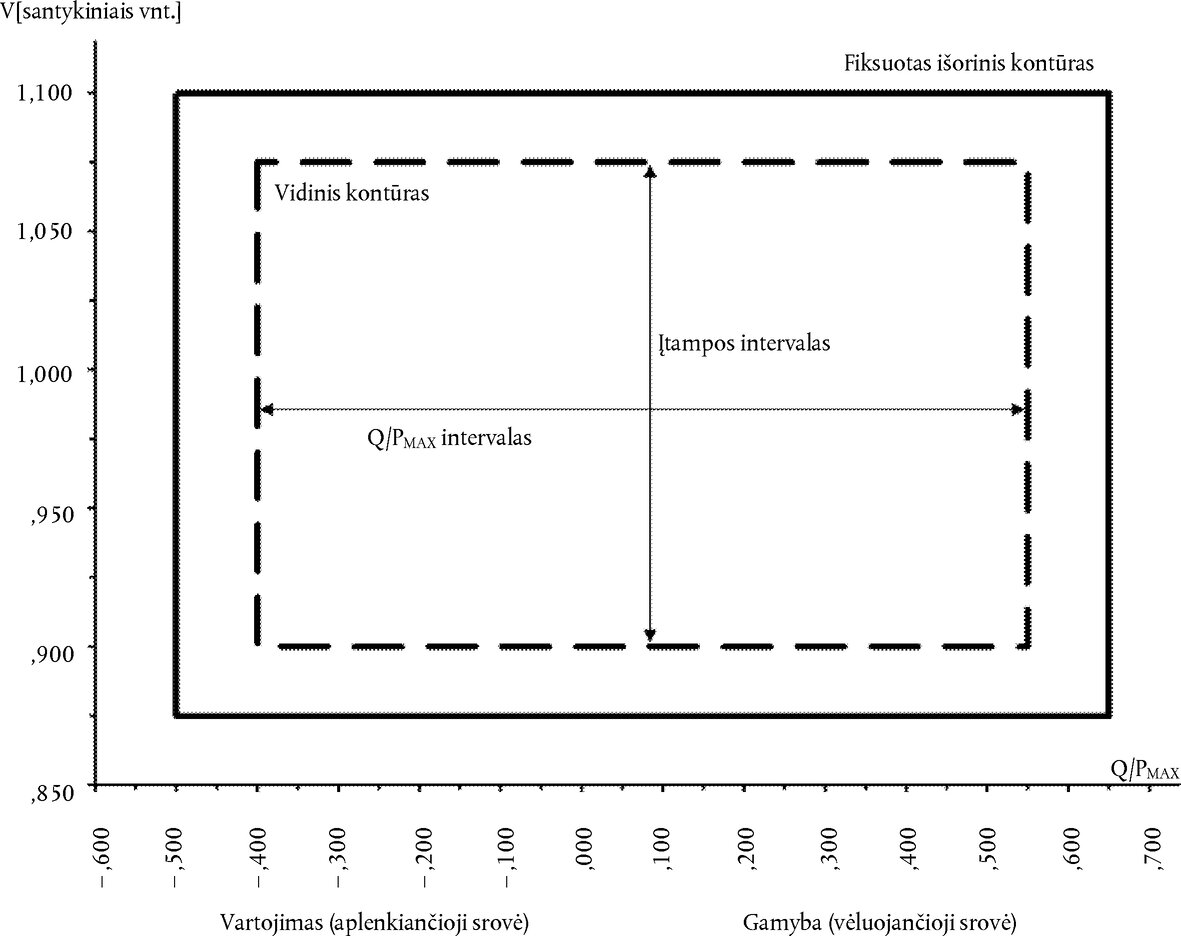

7 paveikslas

Sinchroninio elektros energijos gamybos modulio U–Q/Pmax profilis

,850

,950

,900

,000

V[santykiniais vnt.]

Fiksuotas išorinis kontūras

Gamyba (vėluojančioji srovė)

Vartojimas (aplenkiančioji srovė)

Q/PMAX

Q/PMAX intervalas

Įtampos intervalas

Vidinis kontūras

,700

,600

,500

,400

,300

,200

,100

– ,100

– ,200

– ,300

– ,400

– ,500

– ,600

1,050

1,000

1,100

Diagramoje pavaizduotos U–Q/Pmax profilio ribos, nurodant prijungimo taško įtampą santykiniais vienetais, kaip faktinės ir atskaitos verčių santykį, palyginti su reaktyviosios galios (Q) ir didžiausio pajėgumo (Pmax) santykiu. Vidinio kontūro vieta, dydis ir forma yra orientaciniai.

8 lentelė

7 paveiksle pavaizduoto vidinio kontūro parametrai

iii) gebėjimo užtikrinti reaktyviąją galią reikalavimas taikomas prijungimo taške. Kai profilis yra ne stačiakampio formos, įtampų intervalas reiškia didžiausią ir mažiausią vertes. Todėl nesitikima, kad visame nuostoviosios įtampos intervale bus užtikrinamas visas reaktyviosios galios intervalas;
