21 straipsnis. Reikalavimai C tipo elektros jėgainių parko moduliams

1. C tipo elektros jėgainių parko moduliai turi atitikti 13 (išskyrus 2 dalies b punktą ir 6 dalį), 14 (išskyrus 2 dalį), 15 ir 20 (išskyrus 2 dalies a punktą) straipsniuose išvardytus reikalavimus, nebent 3 dalies d punkto v papunktyje būtų nurodyta kitaip.

2. C tipo elektros jėgainių parko moduliai turi atitikti šiuos papildomus dažnio stabilumo reikalavimus:

a) atitinkamas PSO turi teisę nurodyti, kad labai greitų dažnio nuokrypių metu elektros jėgainių parko moduliai turi gebėti užtikrinti dirbtinę inerciją;

b) valdymo sistemų, kuriomis užtikrinama dirbtinė inercija, veikimo principą ir susijusius veikimo charakteristikų parametrus nustato atitinkamas PSO.

3. C tipo elektros jėgainių parko moduliai turi atitikti šiuos papildomus įtampos stabilumo reikalavimus:

a) atitinkamas sistemos operatorius gali nustatyti papildomą reaktyviąją galią, kurią būtina užtikrinti prijungimo taške, jei elektros jėgainių parko modulio prijungimo taškas nėra nei ties aukštinamojo (iki prijungimo taško įtampos lygio) transformatoriaus aukštosios įtampos gnybtais, nei ties keitiklio gnybtais, jei aukštinamojo transformatoriaus nėra. Šia papildoma reaktyviąja galia kompensuojamas aukštosios įtampos linijos arba kabelio, jungiančios (-io) elektros jėgainių parko modulio aukštinamojo transformatoriaus aukštosios įtampos gnybtus arba jo keitiklio gnybtus, kai aukštinamojo transformatoriaus nėra, ir prijungimo tašką, reaktyviosios galios poreikis ir šią galią užtikrina tos linijos arba to kabelio atsakingas savininkas;

b) gebėjimas užtikrinti reaktyviąją galią veikiant didžiausiu pajėgumu:

i) atitinkamas sistemos operatorius, derindamas su atitinkamu PSO, nustato gebėjimo užtikrinti reaktyviąją galią reikalavimus, susijusius su įtampos kitimu. Tuo tikslu jis nustato U–Q/Pmax profilį, kuris gali būti bet kokios formos ir pagal kurį elektros jėgainių parko modulis turi gebėti užtikrinti reaktyviąją galią veikdamas didžiausiu pajėgumu;

ii) kiekvienas atitinkamas sistemos operatorius, derindamas su atitinkamu PSO, U–Q/Pmax profilį nustato laikydamasis šių principų:

— U–Q/Pmax profilis neturi kirsti U–Q/Pmax profilio ribų, kurias žymi vidinis kontūras 8 pav.,

— U–Q/Pmax profilio kontūro matmenys (Q/Pmax intervalas ir įtampos intervalas) kiekvienoje sinchroninėje zonoje turi atitikti 9 lentelėje nustatytas vertes,

— U–Q/Pmax profilio kontūras neturi kirsti 8 pav. nustatyto išorinio kontūro ir

— atsižvelgiant į galimas išlaidas, susijusias su gebėjimu tiekti reaktyviąją galią esant aukštai įtampai ir vartoti reaktyviąją galią esant žemai įtampai, nustatyto U–Q/Pmax profilio forma gali skirtis;

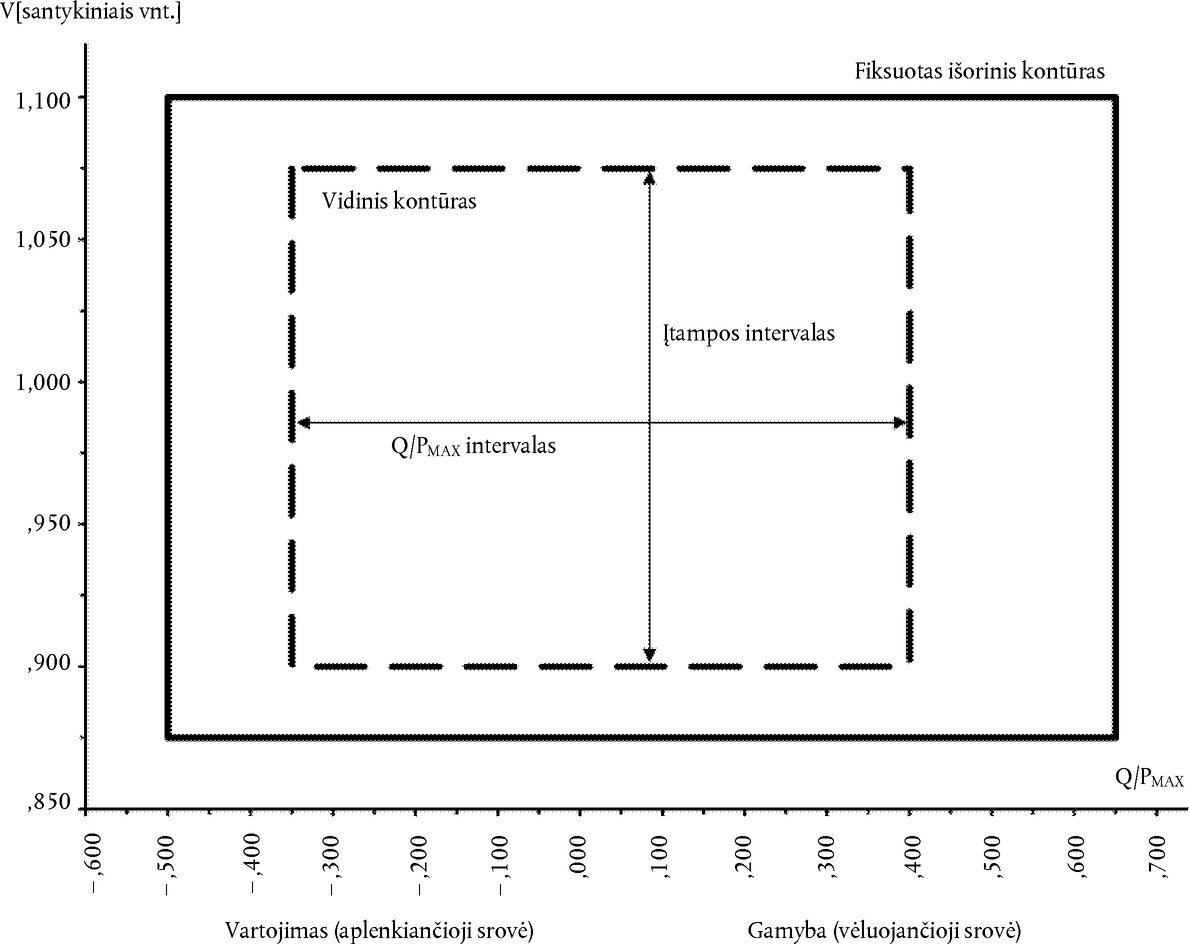

8 paveikslas

Elektros jėgainių parko modulio U–Q/Pmax profilis

,000

,850

,900

,950

V[santykiniais vnt.]

Fiksuotas išorinis kontūras

– ,500

– ,600

– ,300

– ,400

– ,200

– ,100

,100

,300

,200

Įtampos intervalas

Q/PMAX intervalas

Vidinis kontūras

1,100

1,050

1,000

Gamyba (vėluojančioji srovė)

Vartojimas (aplenkiančioji srovė)

Q/PMAX

,700

,600

,500

,400

Diagramoje pavaizduotos U–Q/Pmax profilio ribos, nurodant prijungimo taško įtampą santykiniais vienetais, kaip faktinės ir atskaitos verčių santykį, palyginti su reaktyviosios galios (Q) ir didžiausio pajėgumo (Pmax) santykiu. Vidinio kontūro vieta, dydis ir forma yra orientaciniai.

9 lentelė

8 paveiksle pavaizduoto vidinio kontūro parametrai

iii) gebėjimo užtikrinti reaktyviąją galią reikalavimas taikomas prijungimo taške. Kai profilis yra ne stačiakampio formos, įtampos intervalas reiškia didžiausią ir mažiausią vertes. Todėl nesitikima, kad visame nuostoviosios įtampos intervale bus užtikrinamas visas reaktyviosios galios intervalas;

c) gebėjimas užtikrinti reaktyviąją galią veikiant ne visu pajėgumu:

i) atitinkamas sistemos operatorius, derindamas su atitinkamu PSO, nustato gebėjimo užtikrinti reaktyviąją galią reikalavimus ir P–Q/Pmax profilį, kuris gali būti bet kokios formos ir pagal kurį elektros jėgainių parko modulis turi gebėti užtikrinti reaktyviąją galią veikdamas ne visu pajėgumu;

ii) kiekvienas atitinkamas sistemos operatorius, derindamas su atitinkamu PSO, P–Q/Pmax profilį nustato laikydamasis šių principų:

— P–Q/Pmax profilis neturi kirsti P–Q/Pmax profilio ribų, kurias žymi vidinis kontūras 9 pav.,

— P–Q/Pmax profilio Q/Pmax intervalas kiekvienoje sinchroninėje zonoje nustatytas 9 lentelėje,

— P–Q/Pmax profilio ribų aktyviosios galios intervalas esant nulinei reaktyviajai galiai yra 1 santykinis vienetas,

— P-Q/Pmax profilis gali būti bet kokios formos ir apima gebėjimo užtikrinti reaktyviąją galią sąlygas, kai aktyvioji galia nulinė,

— P–Q/Pmax profilio kontūras neturi kirsti 9 pav. nustatyto išorinio kontūro;

iii) kai aktyvioji galia nesiekia didžiausio pajėgumo (P < Pmax), elektros jėgainių parko modulis turi gebėti užtikrinti reaktyviąją galią bet kuriame veikimo taške P–Q/Pmax profilio ribose, jeigu visi to elektros jėgainių parko modulio blokai yra techniškai prieinami, t. y. jie nėra sustabdyti dėl techninės priežiūros arba gedimo; priešingu atveju, atsižvelgiant į technines galimybes, reaktyviosios galios užtikrinimo geba gali būti mažesnė;

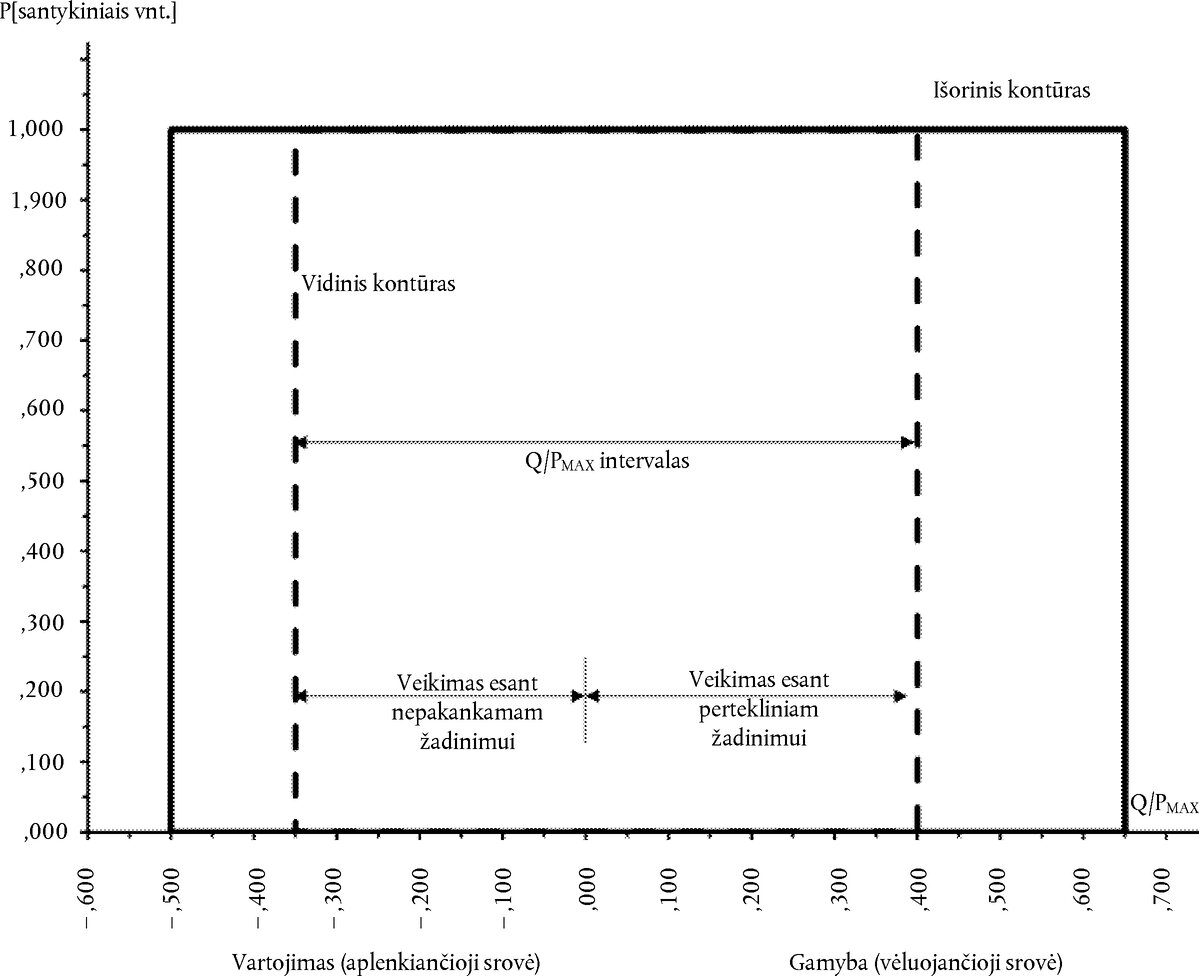

9 paveikslas

Elektros jėgainių parko modulio P–Q/Pmax profilis

Q/PMAX

,000

,500

,700

,600

,400

,200

,300

,100

– ,200

– ,100

– ,300

– ,500

– ,600

Gamyba (vėluojančioji srovė)

Vartojimas (aplenkiančioji srovė)

– ,400

,200

,000

,100

,400

,300

,500

,600

,800

,700

Išorinis kontūras

Q/PMAX intervalas

Vidinis kontūras

Veikimas esant nepakankamam žadinimui

Veikimas esant pertekliniam žadinimui

P[santykiniais vnt.]

1,900

1,000

Diagramoje pavaizduotos P–Q/Pmax profilio ribos, nurodant prijungimo taško aktyviąją galią santykiniais vienetais, kaip faktinės galios ir didžiausio pajėgumo santykį, palyginti su reaktyviosios galios (Q) ir didžiausio pajėgumo (Pmax) santykiu. Vidinio kontūro vieta, dydis ir forma yra orientaciniai.

iv) elektros jėgainių parko modulis turi gebėti per tinkamą laiką pereiti į bet kurį veikimo tašką P–Q/Pmax profilyje pagal atitinkamo sistemos operatoriaus reikalaujamas tikslines vertes;

d) reaktyviosios galios reguliavimo režimai:

i) elektros jėgainių parko modulis turi gebėti automatiškai užtikrinti reaktyviąją galią, naudodamas arba įtampos reguliavimo režimą, arba reaktyviosios galios reguliavimo režimą, arba galios faktoriaus reguliavimo režimą;

ii) įtampos reguliavimo režimo tikslais elektros jėgainių parko modulis turi gebėti prisidėti prie įtampos prijungimo taške reguliavimo, užtikrindamas reaktyviosios galios mainus su tinklu taikant įtampos nuostatį, apimantį 0,95–1,05 santykinio vieneto ne didesniu kaip 0,01 žingsniu ir 2–7 % statumo intervalą ne didesniu kaip 0,5 % žingsniu. Kai elektros tinklo įtampos vertė prijungimo taške atitinka įtampos nuostatį, atiduodamoji reaktyvioji galia turi būti lygi nuliui;

iii) su nuostačiu gali būti taikoma arba netaikoma nejautrumo sritis, pasirenkama iš intervalo 0 – ±5 % tinklo įtampos santykinių vienetų atskaitos vertės ne didesniu kaip 0,5 % žingsniu;

iv) po šuoliškojo įtampos pokyčio elektros jėgainių parko modulis turi gebėti per atitinkamo sistemos operatoriaus iš 1–5 sekundžių intervalo nustatytą laiką t1 užtikrinti 90 % atiduodamosios reaktyviosios galios pokytį ir per atitinkamo sistemos operatoriaus iš 5–60 sekundžių intervalo nustatytą laiką t2 užtikrinti, kad reaktyvioji galia nusistovėtų ties verte, nustatyta pagal statumą, taikant ne didesnę kaip 5 % didžiausios reaktyviosios galios leidžiamąją nuostoviosios būsenos reaktyviosios galios nuokrypą. Atitinkamas sistemos operatorius nustato laiko specifikacijas;

v) reaktyviosios galios reguliavimo režimo tikslu elektros jėgainių parko modulis turi gebėti nustatyti reaktyviosios galios nuostatį bet kuriame 20 straipsnio 2 dalies a punkte ir 21 straipsnio 3 dalies a ir b punktuose nustatyto reaktyviosios galios intervalo taške ne didesniu kaip 5 Mvar arba 5 % visos reaktyviosios galios žingsniu (taikoma mažesnioji vertė) ir reguliuoti reaktyviąją galią prijungimo taške ± 5 Mvar arba ± 5 % visos reaktyviosios galios tikslumu (taikoma mažesnioji vertė);

vi) galios faktoriaus reguliavimo režimo tikslu elektros jėgainių parko modulis atitinkamo sistemos operatoriaus pagal 20 straipsnio 2 dalies a punktą nustatytame arba 21 straipsnio 3 dalies a ir b punktuose nustatytame reaktyviosios galios intervale turi gebėti reguliuoti galios faktorių pagal tikslinę galios faktoriaus vertę ne didesniu kaip 0,01 žingsniu. Atitinkamas sistemos operatorius nustato tikslinę galios faktoriaus vertę, leidžiamąją nuokrypą ir laiką, per kurį turi būti pasiekta tikslinė galios faktoriaus vertė po staigaus atiduodamosios aktyviosios galios pasikeitimo. Tikslinio galios faktoriaus leidžiamoji nuokrypa išreiškiama ją atitinkančia reaktyviosios galios leidžiamąja nuokrypa. Ši reaktyviosios galios leidžiamoji nuokrypa išreiškiama arba absoliučiąja verte, arba elektros jėgainių parko modulio didžiausios reaktyviosios galios procentine verte;

vii) atitinkamas sistemos operatorius, derindamas su atitinkamu PSO ir elektros jėgainių parko modulio savininku, nurodo, kuris iš pirmiau nurodytų trijų reaktyviosios galios reguliavimo režimo ir susijusių nuostačių variantas turi būti taikomas ir kokios papildomos įrangos reikia, kad atitinkamą nuostatį būtų galima koreguoti nuotoliniu būdu;

e) kalbant apie aktyviosios arba reaktyviosios galios užtikrinimo pirmenybę, atitinkamas PSO nurodo, ar trikčių, kurioms įvykus turi būti užtikrinamas atsparumas triktims, metu pirmenybė teikiama aktyviosios, ar reaktyviosios galios užtikrinimui. Jeigu pirmenybė teikiama aktyviajai galiai, ji turi būti užtikrinama ne vėliau kaip per 150 ms nuo trikties pradžios;

f) kalbant apie galios svyravimų slopinimo valdymą, elektros jėgainių parko modulis turi gebėti padėti slopinti galios svyravimus, jei taip nustato atitinkamas PSO. Elektros jėgainių parko modulių įtampos ir reaktyviosios galios reguliavimo charakteristikos neturi neigiamai paveikti galios svyravimų slopinimo.
