13 straipsnis. Bendrieji reikalavimai A tipo elektros energijos gamybos moduliams

1. A tipo elektros energijos gamybos moduliai turi atitikti šiuos dažnio stabilumo reikalavimus:

a) dažnio diapazonų reikalavimai:

i) elektros energijos gamybos modulis turi gebėti neatsijungti nuo tinklo ir veikti 2 lentelėje nustatytuose dažnio diapazonuose ir laiko intervaluose;

ii) atitinkamas sistemos operatorius, derindamas su atitinkamu PSO, ir elektros energijos gamybos objekto savininkas gali susitarti dėl platesnių dažnio diapazonų, ilgesnių trumpiausio veikimo laiko verčių ar specialių dažnio ir įtampos nuokrypių reikalavimų, kad būtų kuo geriau išnaudojamos elektros energijos gamybos modulio techninės galimybės, jei tai būtina sistemos saugumui išlaikyti arba atkurti;

iii) elektros energijos gamybos objekto savininkas, atsižvelgiant į jo ekonomines ir technines galimybes, negali nepagrįstai nesutikti taikyti platesnių dažnio diapazonų ar didesnių trumpiausio veikimo laiko verčių;

b) kalbant apie atsparumą spartiems dažnio pokyčiams, elektros energijos gamybos modulis turi gebėti neatsijungti nuo tinklo ir veikti, kol dažnio kitimo sparta neviršija atitinkamo PSO nustatytos vertės, nebent jį atjungtų apsaugos nuo tinklo įtampos praradimo sistema, suveikianti dėl dažnio kitimo spartos. Atitinkamas sistemos operatorius, derindamas su atitinkamu PSO, nustato, kokia turi būti ši apsaugos nuo tinklo įtampos praradimo sistema, suveikianti dėl dažnio kitimo spartos.

2 lentelė

Trumpiausias laikas, kurį elektros energijos gamybos modulis, neatsijungdamas nuo tinklo, turi gebėti veikti įvairiais nuo vardinės vertės nukrypusiais dažniais

2. Riboto jautrumo pertekliniam dažniui (RJPD) režimui taikomi šie reikalavimai, kuriuos savo valdymo rajone, derindamas su kitais tos pačios sinchroninės zonos PSO, nustato atitinkamas PSO, kad užtikrintų kuo mažesnį poveikį kaimyniniams rajonams:

a) elektros energijos gamybos modulis turi gebėti užtikrinti aktyviosios galios atsaką į dažnio pokytį pagal 1 pav., taikant dažnio slenkstinės vertės ir statizmo nuostačius, kuriuos nustato atitinkamas PSO;

b) vietoj a punkte nurodytos galimybės atitinkamas PSO gali nuspręsti savo valdymo rajone leisti A tipo elektros energijos gamybos modulius automatiškai atjungti ir vėl prijungti esant už atitinkamo PSO nustatytą slenkstinį dažnį aukštesniems randomizuotiems, geriausia tolygiai paskirstytiems, dažniams, jei, pasitelkdamas elektros energijos gamybos objektų savininkus, atitinkamai reguliavimo institucijai jis gali įrodyti, jog tarpvalstybinis poveikis bus ribotas ir visose sistemos būsenose bus išlaikomas tas pats eksploatavimo saugumo lygis;

c) dažnio slenkstinė vertė turi būti 50,2–50,5 Hz (įskaitytinai);

d) statizmo nuostatos turi būti 2–12 %;

e) elektros energijos gamybos modulio galios atsako į dažnio pokytį pradinė delsa turi būti kuo trumpesnė. Jei ta delsa yra ilgesnė kaip dvi sekundės, elektros energijos gamybos objekto savininkas delsą pagrindžia, atitinkamam PSO pateikdamas techninius įrodymus;

f) atitinkamas PSO gali reikalauti, kad pasiekus mažiausią reguliavimo lygį elektros energijos gamybos modulis gebėtų:

i) toliau veikti šiuo lygiu arba

ii) toliau mažinti atiduodamąją aktyviąją galią;

g) elektros energijos gamybos modulis turi gebėti stabiliai veikti RJPD režimu. Kai įjungtas RJPD režimas, RJPD režimo nuostačiui teikiama pirmenybė visų kitų aktyviosios galios nuostačių atžvilgiu.

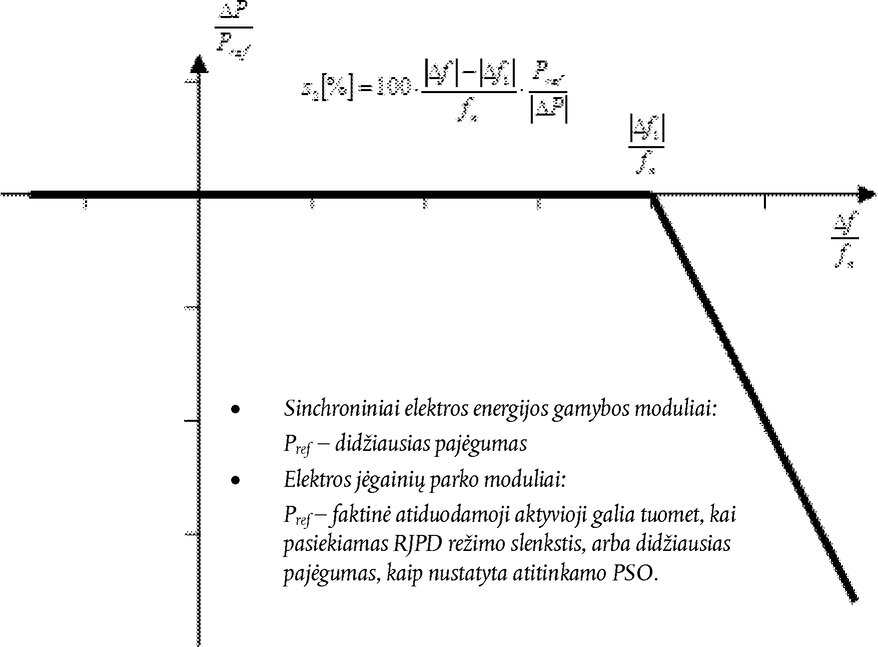

1 paveikslas

Elektros energijos gamybos modulių gebėjimas užtikrinti aktyviosios galios atsaką į dažnio pokytį RJPD režimu

·

Sinchroniniai elektros energijos gamybos moduliai:

Pref – didžiausias pajėgumas

·

Elektros jėgainių parko moduliai:

Pref – faktinė atiduodamoji aktyvioji galia tuomet, kai pasiekiamas RJPD režimo slenkstis, arba didžiausias pajėgumas, kaip nustatyta atitinkamo PSO.

Pref – atskaitos aktyvioji galia, su kuria siejama ΔΡ vertė ir kuri sinchroniniams elektros energijos gamybos moduliams ir elektros jėgainių parko moduliams gali būti nustatoma skirtingai. ΔΡ – elektros energijos gamybos modulio atiduodamos aktyviosios galios pokytis, fn – tinklo vardinis dažnis (50 Hz), Δf – tinklo dažnio nuokrypis. Esant pertekliniam dažniui, kai Δf yra didesnis už Δf 1, elektros energijos gamybos modulis pagal statizmą S 2 turi užtikrinti neigiamą atiduodamosios aktyviosios galios pokytį.

3. Elektros energijos gamybos modulis turi gebėti išlaikyti pastovią atiduodamąją galią, atitinkančią tikslinę aktyviosios galios vertę, nepriklausomai nuo dažnio pokyčių, išskyrus atvejus, kai atiduodamoji galia keičiama pagal šio straipsnio 2 ir 4 dalyse arba 15 straipsnio 2 dalies c ir d punktuose nustatytas sąlygas, jei taikoma.

4. Atitinkamas PSO nustato leidžiamąjį aktyviosios galios sumažėjimą nuo didžiausios galios pagal dažnio mažėjimą savo valdymo rajone, kaip galios mažėjimo laipsnio ribas, 2 pav. pavaizduotas ištisinėmis linijomis:

a) kai dažnis žemesnis nei 49 Hz, mažėjimo norma – 2 % didžiausio pajėgumo 50 Hz dažniu kiekvienam dažnio sumažėjimui 1 Hz;

b) kai dažnis žemesnis nei 49,5 Hz, mažėjimo norma – 10 % didžiausio pajėgumo 50 Hz dažniu kiekvienam dažnio sumažėjimui 1 Hz.

5. Nustatant leidžiamąjį aktyviosios galios sumažėjimą nuo didžiausios galios:

a) aiškiai nustatomos taikomos aplinkos sąlygos;

b) atsižvelgiama į elektros energijos gamybos modulių technines galimybes.

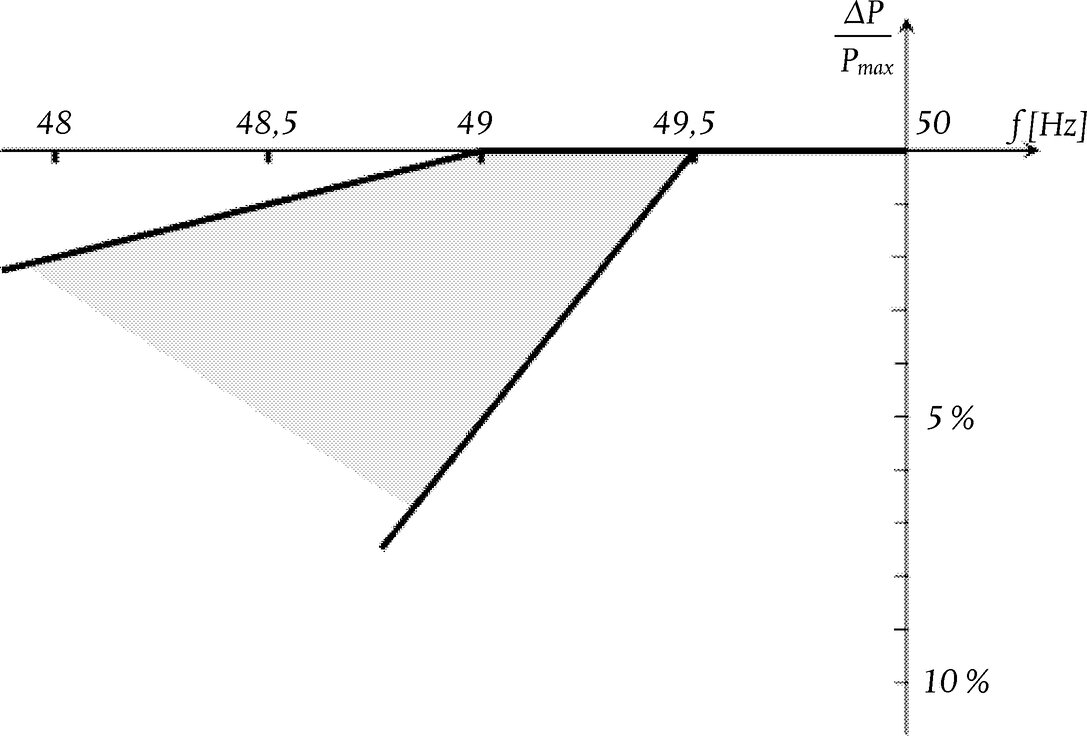

2 paveikslas

Didžiausios galios mažėjimas mažėjant dažniui

Diagramoje parodytos ribos, kurių turi laikytis atitinkamas PSO nustatydamas reikalavimus.

6. Elektros energijos gamybos modulis turi turėti loginę sąsają (įvesties prievadą), kad per ją gavęs nurodymą galėtų per penkias sekundes išjungti atiduodamąją aktyviąją galią. Atitinkamas sistemos operatorius turi teisę nustatyti įrangos reikalavimus, kad šią funkciją būtų galima valdyti nuotoliniu būdu.

7. Atitinkamas PSO nustato sąlygas, kuriomis elektros energijos gamybos modulis gali automatiškai prisijungti prie tinklo. Šios sąlygos apima:

a) dažnių diapazonus, kuriuose leidžiama prisijungti automatiškai, ir atitinkamą delsą ir

b) didžiausią leidžiamąjį atiduodamosios aktyviosios galios didinimo gradientą.

Automatinis prisijungimas leidžiamas, nebent atitinkamas sistemos operatorius, suderinęs su atitinkamu PSO, nustatytų kitaip.
