14 straipsnis. Bendrieji reikalavimai B tipo elektros energijos gamybos moduliams

1. B tipo elektros energijos gamybos moduliai turi atitikti 13 straipsnyje (išskyrus 2 dalies b punktą) nustatytus reikalavimus.

2. B tipo elektros energijos gamybos moduliai turi atitikti šiuos dažnio stabilumo reikalavimus:

a) kad būtų galima reguliuoti atiduodamąją aktyviąją galią, elektros energijos gamybos modulis turi turėti sąsają (įvedimo prievadą), per kurią gavęs nurodymą galėtų sumažinti atiduodamąją aktyviąją galią;

b) atitinkamas sistemos operatorius turi teisę nustatyti reikalavimus dėl papildomos įrangos, kad aktyviąją galią būtų galima valdyti nuotoliniu būdu.

3. B tipo elektros energijos gamybos moduliai turi atitikti šiuos atsparumo reikalavimus:

a) elektros energijos gamybos modulių atsparumas triktims:

i) kiekvienas PSO pagal 3 pav. nustato prijungimo taško įtampos ir laiko profilį trikties sąlygomis, t. y. sąlygas, kuriomis elektros energijos gamybos modulis geba neatsijungti nuo tinklo ir toliau stabiliai veikti po to, kai elektros energijos sistemos veikimas buvo sutrikdytas dėl nepavojingos trikties skirstomajame tinkle;

ii) įtampos ir laiko profilyje apibrėžiama apatinė faktinio linijinės įtampos kitimo riba tinklo įtampos lygiu prijungimo taške simetrinės trikties metu, kaip laiko funkcija prieš triktį, per triktį ir po trikties;

iii) ii papunktyje nurodytą apatinę ribą 3.1 ir 3.2 lentelėse nustatytuose intervaluose ir naudodamas 3 pav. nurodytus parametrus nustato atitinkamas PSO;

iv) kiekvienas PSO nustato ir viešai paskelbia atsparumo triktims užtikrinimo sąlygas prieš triktį ir po trikties, t. y.:

— minimalaus atsparumo trumpajam jungimui prieš triktį prijungimo taške apskaičiavimą,

— elektros energijos gamybos modulio veikimo taško aktyviąją ir reaktyviąją galią prieš triktį prijungimo taške ir prijungimo taško įtampą,

— minimalaus atsparumo trumpajam jungimui po trikties prijungimo taške apskaičiavimą;

v) elektros energijos gamybos objekto savininko prašymu atitinkamas sistemos operatorius pateikia sąlygas prieš triktį ir po trikties prijungimo taške, gautas atlikus apskaičiavimus, kaip nustatyta iv papunktyje, į kurias reikia atsižvelgti užtikrinant atsparumą triktims, t. y.:

— minimalų atsparumą trumpajam jungimui prieš triktį kiekviename prijungimo taške, išreikštą MVA,

— elektros energijos gamybos modulio veikimo tašką prieš triktį, išreikštą atiduodamąja aktyviąja ir reaktyviąja galia prijungimo taške ir prijungimo taško įtampa,

— minimalų atsparumą trumpajam jungimui po trikties kiekviename prijungimo taške, išreikštą MVA.

Arba atitinkamas sistemos operatorius gali pateikti bendrąsias vertes, išvestas pagal tipinius atvejus;

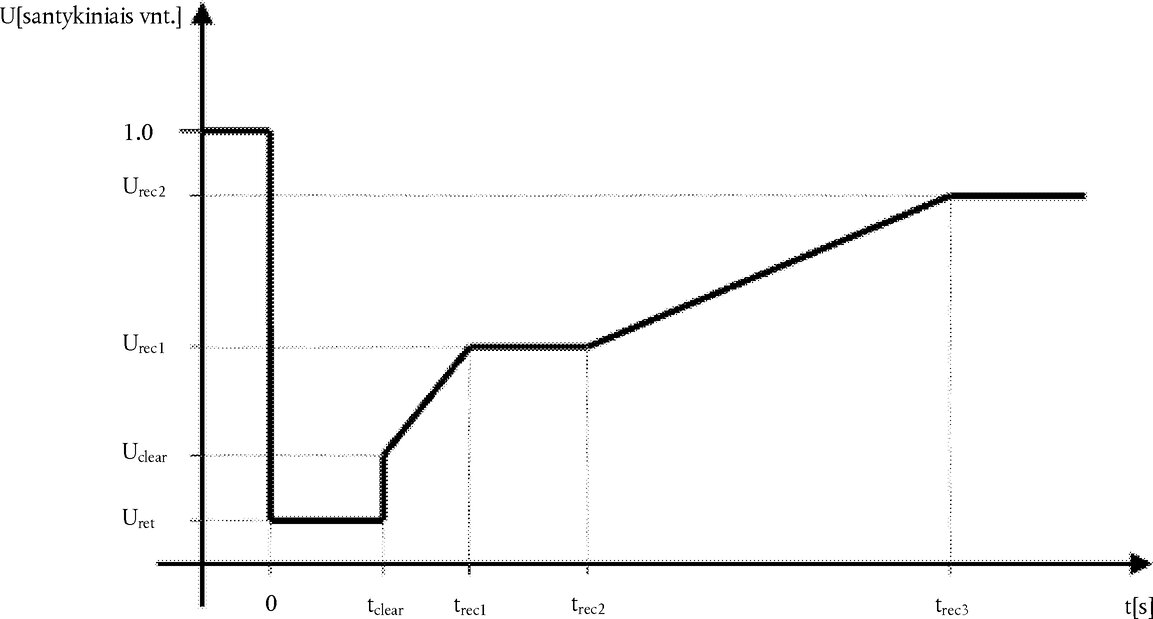

3 paveikslas

Elektros energijos gamybos modulio atsparumo triktims profilis

U[santykiniais vnt.]

t[s]

trec2

trec3

trec1

0

tclear

Uret

Uclear

Urec1

Urec2

1.0

Diagramoje parodyta apatinė prijungimo taško įtampos ir laiko profilio riba, išreikšta santykiniais vienetais kaip faktinės ir atskaitos įtampos verčių santykis prieš triktį, trikties metu ir po trikties. Uret – trikties metu prijungimo taške išlaikoma įtampa, tclear – trikties pašalinimo momentas. Urec1, Urec2, trec1, trec2 ir trec3 žymi tam tikrus žemesnių įtampos atkūrimo ribų taškus pašalinus triktį.

3.1 lentelė

3 paveiksle nurodytieji sinchroninių elektros energijos gamybos modulių atsparumo triktims parametrai

3.2 lentelė

3 paveiksle nurodytieji elektros jėgainių parko modulių atsparumo triktims parametrai

vi) elektros energijos gamybos modulis turi gebėti neatsijungti nuo tinklo ir toliau stabiliai veikti simetrinės trikties metu, 3 dalies a punkto iv ir v papunkčiuose nurodytomis sąlygomis prieš triktį ir po trikties, kol faktinė tinklo linijinė įtampa prijungimo taške išlieka didesnė už 3 dalies a punkto ii papunktyje nustatytą apatinę ribą, nebent elektros energijos gamybos modulį būtų reikalaujama atjungti nuo tinklo dėl apsaugos nuo vidaus elektros gedimų sistemos. Apsaugos nuo vidaus elektros gedimų sistemomis ir nuostačiais neturi būti bloginamas atsparumas triktims;

vii) nepažeidžiant 3 dalies a punkto vi papunkčio, mažiausios įtampos apsaugą (atsparumas triktims arba nustatyta minimali prijungimo taško įtampa) elektros energijos gamybos objekto savininkas nustato pagal didžiausias elektros energijos gamybos modulio technines galimybes, išskyrus atvejus, kai atitinkamas sistemos operatorius pagal 5 dalies b punktą reikalauja taikyti mažesnio intervalo nuostačius. Remdamasis šiuo principu, elektros energijos gamybos objekto savininkas nuostačius pagrindžia;

b) atsparumo nesimetrinėms triktims reikalavimus nustato kiekvienas PSO.

4. B tipo elektros energijos gamybos moduliai turi atitikti šiuos sistemos atkūrimo reikalavimus:

a) atitinkamas PSO nustato sąlygas, kuriomis dėl tinklo trikdžio atsitiktinai atjungtas elektros energijos gamybos modulis gali vėl prisijungti prie tinklo, ir

b) automatinių pakartotinio prijungimo sistemų įrengimą turi iš anksto patvirtinti atitinkamas sistemos operatorius ir joms taikomos atitinkamo PSO nustatytos pakartotinio prijungimo sąlygos.

5. B tipo elektros energijos gamybos moduliai turi atitikti šiuos bendrojo sistemos valdymo reikalavimus:

a) valdymo sistemos ir nuostačiai:

i) atitinkamas PSO, atitinkamas sistemos operatorius ir elektros energijos gamybos objekto savininkas susitaria dėl įvairių elektros energijos gamybos modulio valdymo įtaisų sistemų ir nuostačių, būtinų, kad būtų galima užtikrinti skirstomojo tinklo stabilumą ir imtis skubių veiksmų avarijos atveju;

ii) atitinkamas PSO, atitinkamas sistemos operatorius ir elektros energijos gamybos objekto savininkas susitaria dėl visų i papunktyje nurodytų įvairių elektros energijos gamybos modulio valdymo įtaisų sistemų ir nuostačių pakeitimų, ypač jei jie taikomi 5 dalies a punkto i papunktyje nurodytomis aplinkybėmis;

b) elektrinės apsaugos sistemos ir nuostačiai:

i) atsižvelgdamas į elektros energijos gamybos modulio charakteristikas, atitinkamas sistemos operatorius nustato tinklui apsaugoti būtinas sistemas ir nuostačius. Atitinkamas sistemos operatorius ir elektros energijos gamybos objekto savininkas susitaria dėl būtinų elektros energijos gamybos modulio ir tinklo apsaugos sistemų, taip pat dėl elektros energijos gamybos moduliui svarbių nuostačių. Apsaugos nuo vidaus elektros gedimų sistemomis ir nuostačiais neturi būti bloginamos elektros energijos gamybos modulio veikimo charakteristikos, atsižvelgiant į šiame reglamente nustatytus reikalavimus;

ii) atsižvelgiant į sistemos saugumą ir darbuotojų bei visuomenės sveikatą ir saugą, taip pat bet kokios žalos elektros energijos gamybos moduliui mažinimą, elektros energijos gamybos modulio elektrinei apsaugai teikiama pirmenybė valdymo priemonių atžvilgiu;

iii) apsaugos sistemos gali apimti šiuos aspektus:

— išorės ir vidaus trumpąjį jungimą,

— nesimetrišką apkrovą (atvirkštinę fazių seką),

— statoriaus ir rotoriaus perkrovą,

— perteklinį žadinimą / nepakankamą žadinimą,

— prijungimo taško viršįtampį / per žemą įtampą,

— kintamosios srovės generatoriaus gnybtų viršįtampį / per žemą įtampą,

— tarprajoninius svyravimus,

— paleidimo srovę,

— asinchroninį veikimą (polių slydimą),

— apsaugą nuo neleistino veleno susukimo (pvz., subsinchroninio rezonanso),

— elektros energijos gamybos modulio linijos apsaugą,

— bloko transformatoriaus apsaugą,

— su apsaugos ir skirstytuvų gedimais susijusias atsargos priemones,

— viršsrautį (U/f),

— grįžtamąją galią,

— dažnio kitimo spartą,

— neutralės įtampos poslinkį;

iv) sistemos operatorius ir elektros energijos gamybos objekto savininkas susitaria dėl bet kokių būtinų elektros energijos gamybos modulio ir tinklo apsaugos sistemų, taip pat dėl elektros energijos gamybos moduliui svarbių nuostačių pakeitimų prieš tuos pakeitimus atliekant;

c) elektros energijos gamybos objekto savininkas apsaugos ir valdymo įtaisus rikiuoja šia prioritetų tvarka (nuo didžiausio iki mažiausio prioriteto):

i) tinklo ir elektros energijos gamybos modulio apsauga;

ii) dirbtinė inercija, jei taikoma;

iii) dažnio reguliavimas (aktyviosios galios koregavimas);

iv) galios ribojimas ir

v) galios gradiento ribojimas;

d) keitimasis informacija:

i) elektros energijos gamybos objektuose turi būti užtikrinta galimybė keistis informacija su atitinkamu sistemos operatoriumi arba atitinkamu PSO tikruoju laiku arba periodiškai, naudojant laiko žymas, kaip nustatyta atitinkamo sistemos operatoriaus arba atitinkamo PSO;

ii) atitinkamas sistemos operatorius, derindamas su atitinkamu PSO, nustato informacijos, kuria keičiamasi, turinį ir tikslų duomenų, kuriuos turi pateikti elektros energijos gamybos objekto savininkas, sąrašą.
